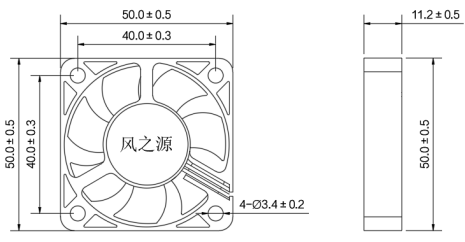

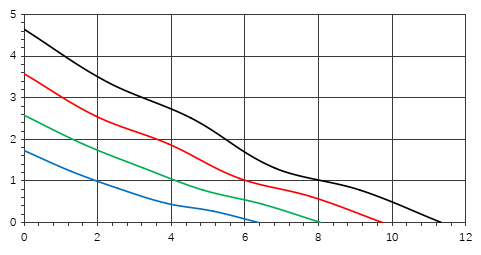

参考尺寸 ——————————————————————————— | 特性曲线 ———————————————————————————— |
| 风压（mmH2O） | |
 |  |
| 单位（mm） | 风量（CFM） |
产品性能 ——————————————————————————— | 产品材质 ———————————————————————————— |
绝缘阻抗 ：DC500V兆欧表测量，10MΩ以上 | 外壳 ：PBT塑料（黑色）UL94V-0 |
绝缘耐压 ：AC500V 1分钟 | 扇叶 ：PBT塑料（黑色）UL94V-0 |
绝缘等级 ：Class B | 轴承 ：滚珠轴承、液压轴承 |
容许环境温度范围 : 工作时 : -10℃ ~ +70℃（液压） | 导线 ：UL1007 AWG26 红：+ 黑：- |
-20℃ ~ +80℃（滚珠） | * 其他要求请另行咨询。 |
存放时 : -20℃ ~ +75℃（液压） | |
-40℃ ~ +85℃（滚珠） | |
预期寿命 ——————————————————————————— | 行业应用 ———————————————————————————— |
预期寿命 : 40℃ 30, 000小时（液压） | 适用于 : 电源、投影仪、3D打印机、充电器等。 |
40℃ 50, 000小时（滚珠） | |
※正常使用状态下 | |
产品规格 ————————————————————————————————————————————————————————————— | |
| 型号 | 额定电压 | 电压范围 | 转速 | 电流 | 功率 | 风量 | 风压 | 噪音 | 曲线 | 重量 | ||
| VDC | VDC | RPM | A | W | CFM | M3/h | mmH2O | InchH2O | dBA | 颜色 | g | |
| FD5010B4U | 24 | 12~26.4 | 7000 | 0.05 | 1.20 | 11.33 | 19.25 | 4.65 | 0.18 | 36.2 | 黑 | 18 |
| FD5010B4H | 6000 | 0.04 | 0.96 | 9.73 | 16.53 | 3.58 | 0.14 | 32.1 | 红 | |||
| FD5010B4M | 5000 | 0.03 | 0.72 | 8.05 | 13.68 | 2.58 | 0.10 | 28.7 | 绿 | |||
| FD5010B4L | 4000 | 0.02 | 0.48 | 6.36 | 10.81 | 1.73 | 0.07 | 23.8 | 蓝 | |||
| FD5010B2U | 12 | 6~14 | 7000 | 0.10 | 1.20 | 11.33 | 19.25 | 4.65 | 0.18 | 36.2 | 黑 | |
| FD5010B2H | 6000 | 0.08 | 0.96 | 9.73 | 16.53 | 3.58 | 0.14 | 32.1 | 红 | |||
| FD5010B2M | 5000 | 0.06 | 0.72 | 8.05 | 13.68 | 2.58 | 0.10 | 28.7 | 绿 | |||
| FD5010B2L | 4000 | 0.04 | 0.48 | 6.36 | 10.81 | 1.73 | 0.07 | 23.8 | 蓝 | |||
| FD5010B1U | 5 | 3.5~5.5 | 7000 | 0.20 | 1.00 | 11.33 | 19.25 | 4.65 | 0.18 | 36.2 | 黑 | |
| FD5010B1H | 6000 | 0.16 | 0.80 | 9.73 | 16.53 | 3.58 | 0.14 | 32.1 | 红 | |||
| FD5010B1M | 5000 | 0.10 | 0.50 | 8.05 | 13.68 | 2.58 | 0.10 | 28.7 | 绿 | |||
| FD5010B1L | 4000 | 0.06 | 0.30 | 6.36 | 10.81 | 1.73 | 0.07 | 23.8 | 蓝 | |||
· 如需下载此产品参数请在官网下载中心获取。
| SH1.0端子 ———————————————— | MX1.25端子 ——————————————— | ZH1.5端子 ———————————————— |
 |  |  |
| PH2.0端子 ———————————————— | XH2.5端子 ———————————————— | 2510端子 ————————————————— |
 |  |  |
| 杜邦2.5端子 ——————————————— | SM2.5端子 ———————————————— | EH2.5端子 ———————————————— |
 |  |  |
| * 以上端子选择可能会产生附加费用以及装配变更，如所需端子未在列表中，请咨询我司专业人员。 | ||
| FG测速功能 ———————————————————————————————————————————————————————————— | |
| |
| 说明：速度传感器利用霍尔传感器感应信号加以输出，风扇转动一圈，传感器输出两个完整的脉冲（见上图右侧波形图，即图中T0即为风扇转动一圈）。用以输出到系统中来检测风扇转速。 | |
| RD报警功能 ———————————————————————————————————————————————————————————— | |
| |
说明：锁死传感器使用频率较低，其工作状态请见波形图。在正常通电状态下：风扇正常运转时，传感器输出低电压（即集电极开启）；当风扇停转后，传感器输出高电压（即集电极关闭）。 | |
PWM调速功能 —————————————————————————————————————————————————————————— | |
| |
说明：PWM，中文名为“脉宽调制”。即通过控制电路在一个固定频率的“开”和“关”时间（这种“时间”叫做占空比）来形成波形如右图的信号，通过改变输入的PWM信号的占空比，我们可以在一定范围内来控制风扇的转速，从而达到另风扇“按需调速”。 * 以上功能选择会产生附加费用以及装配变更。 |
